四川马尔康市2000立方米气调保鲜库建设方案及施工图片

需求内容:

1、拟建气调库二间,温度要求-5~0℃;冷冻库二间,温度要求-18℃,温度自由可调节;

2、管理上需要满足集中控制;

3、在控制成本的前提下,选用高效节能的方案和设备;

4、满足URS文件的主要要求。

方案说明:

1、该气调保鲜库总面积为170平米,高6M,总容积为1020立方米;冷冻库总面积为176平米,高6M,总容积为1056立方米。

2、两间气调保鲜库制冷系统分别配备的是4套10HP美国艾默生谷轮涡旋压缩机组(含冷凝器、电磁阀、压力控制器等);另外两间冷冻库制冷系统则采用的是2套28HP意大利富士豪原装进口活塞压缩机(含冷凝器、电磁阀、压力控制器等),该机组制冷量大,性价比高,安全可靠。此外,气调保鲜库和冷冻库内分别配备了浩爽定制DL135和DD200系列高效强风型冷风机,该风机运行稳定噪音小,送风距离远,使得库内降温速度快,极大增强了化霜效果,增加快速对流循环,从而达到每个角落的温度均匀性。

3、库板方面,两间冷库采用的是100mm聚氨酯双面彩钢板保温库板,该保温板具有防潮、防水、防火等特点,阻燃标准为B1级,从而在确保实现冷库稳定低温环境的同时极大地降低了后期运行成本。

4、气调设备方面,配备了一套润奥普斯果蔬气调降氧机(全套原装进口西门子控制系统、施耐德电器系统、原装进口SMC气动阀)和一套润奥普斯二氧化碳脱除机(全套原装进口松下控制系统、德国气动执行器、智能脱除再生修复系统)。

5、温度控制系统采用新亚洲全自动温度控制系统,该控制系统具有自动调节库内温度,并且具备温湿度报警,数据记录,手机客户端监控等功能。

冷库工程图片展示:

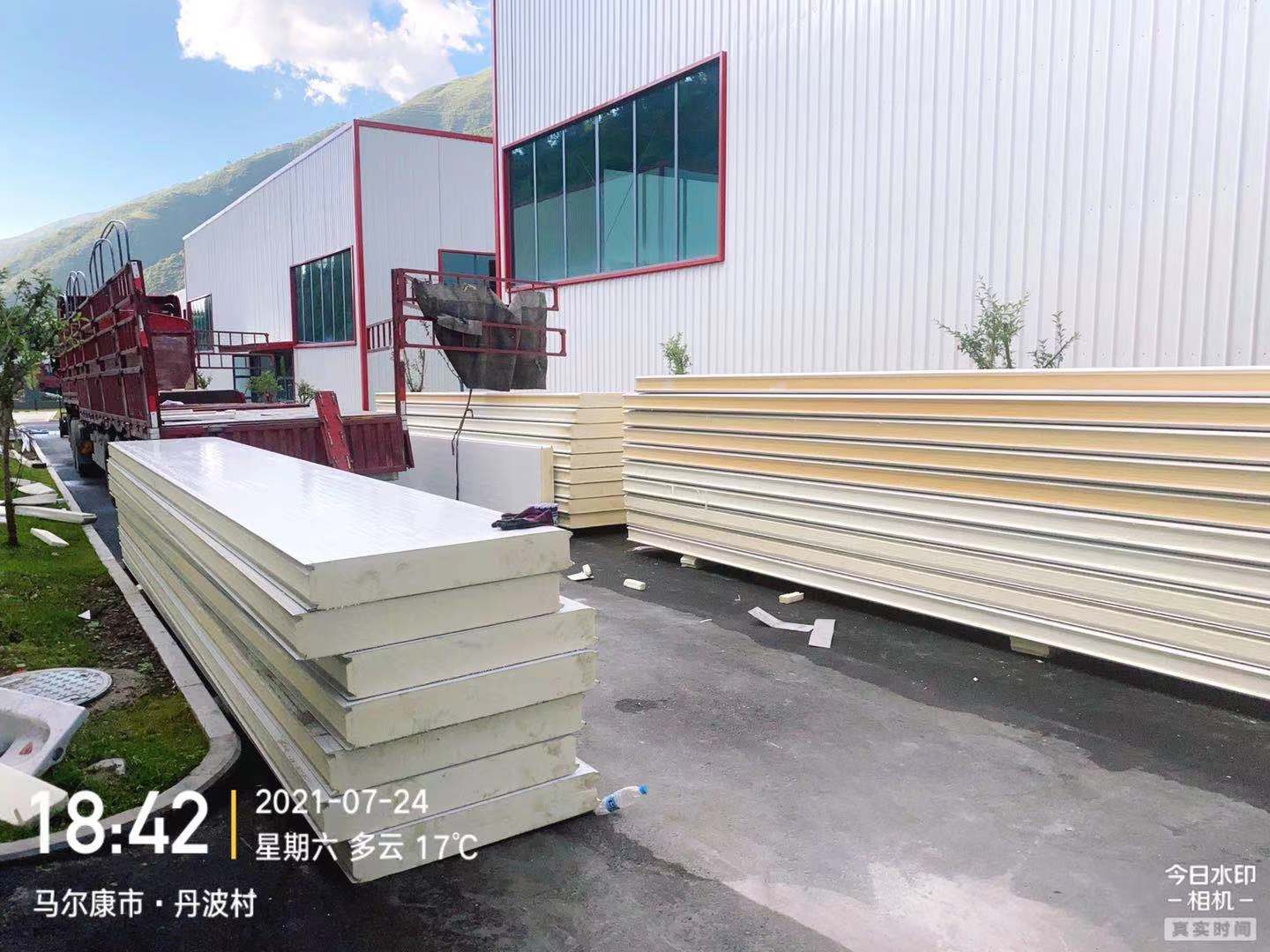

图为正在卸库板
图为正在卸库板

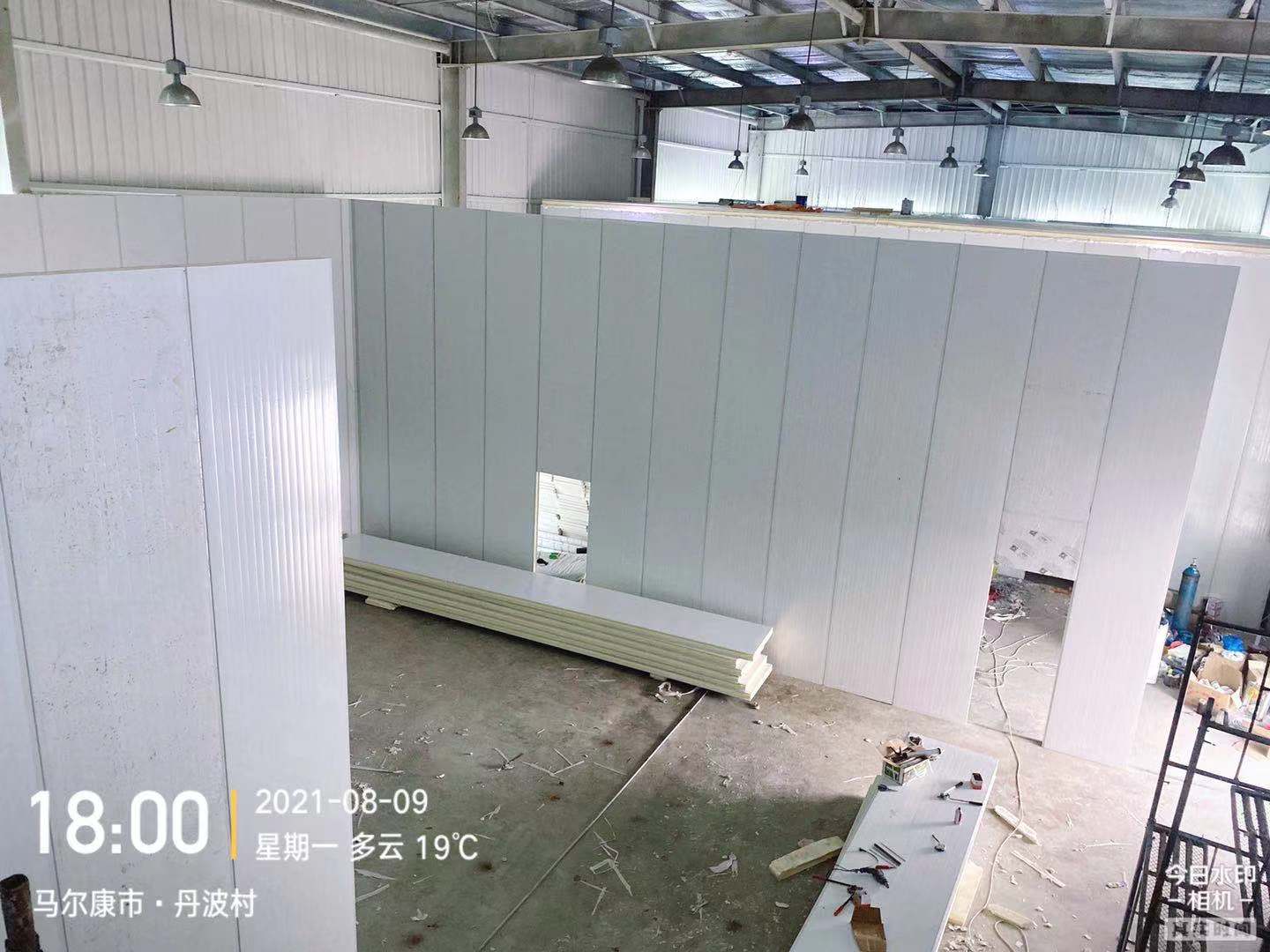

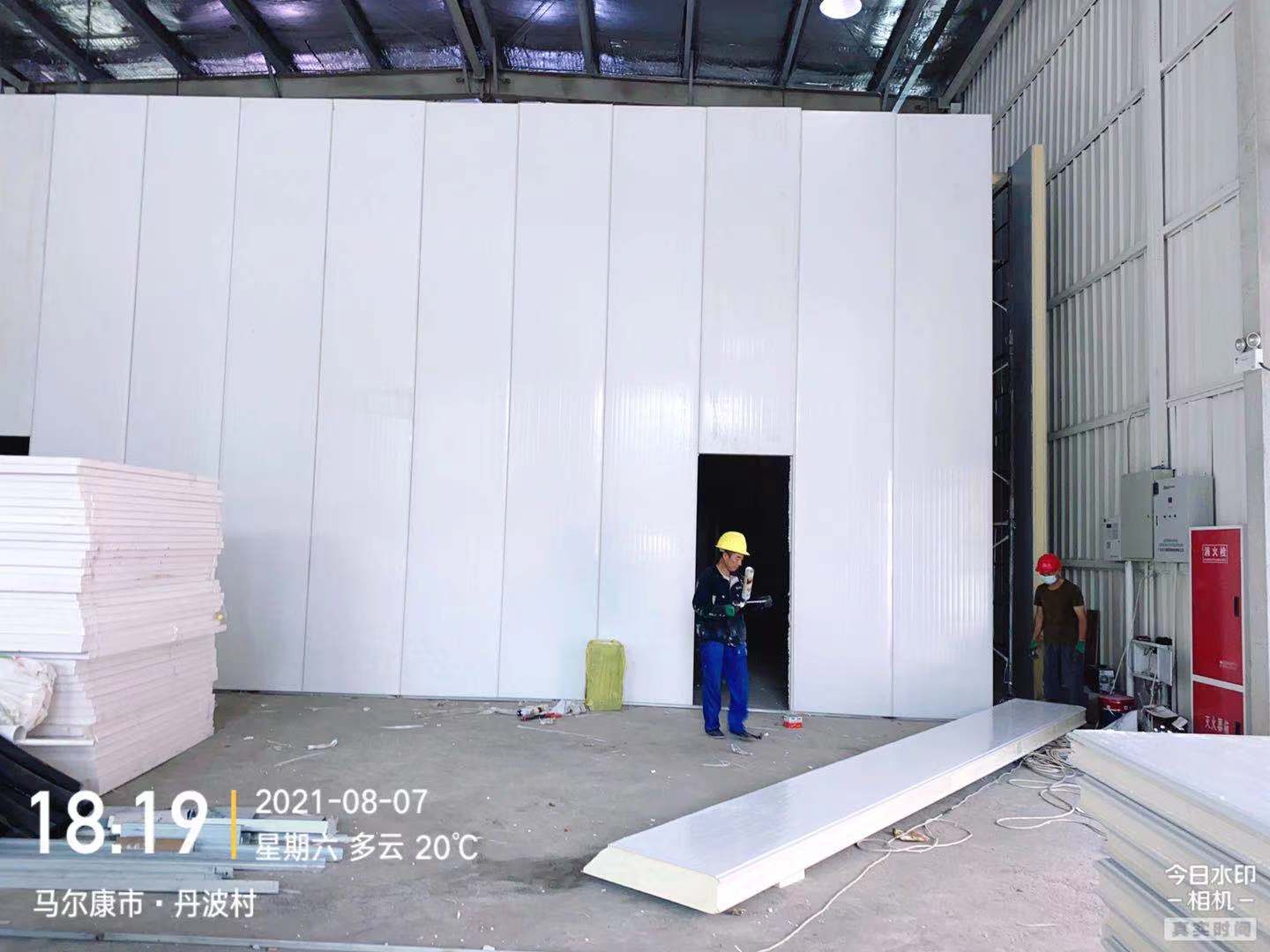

图为正在拼库板
图为正在拼库板
图为正在拼库板
图为正在拼库板

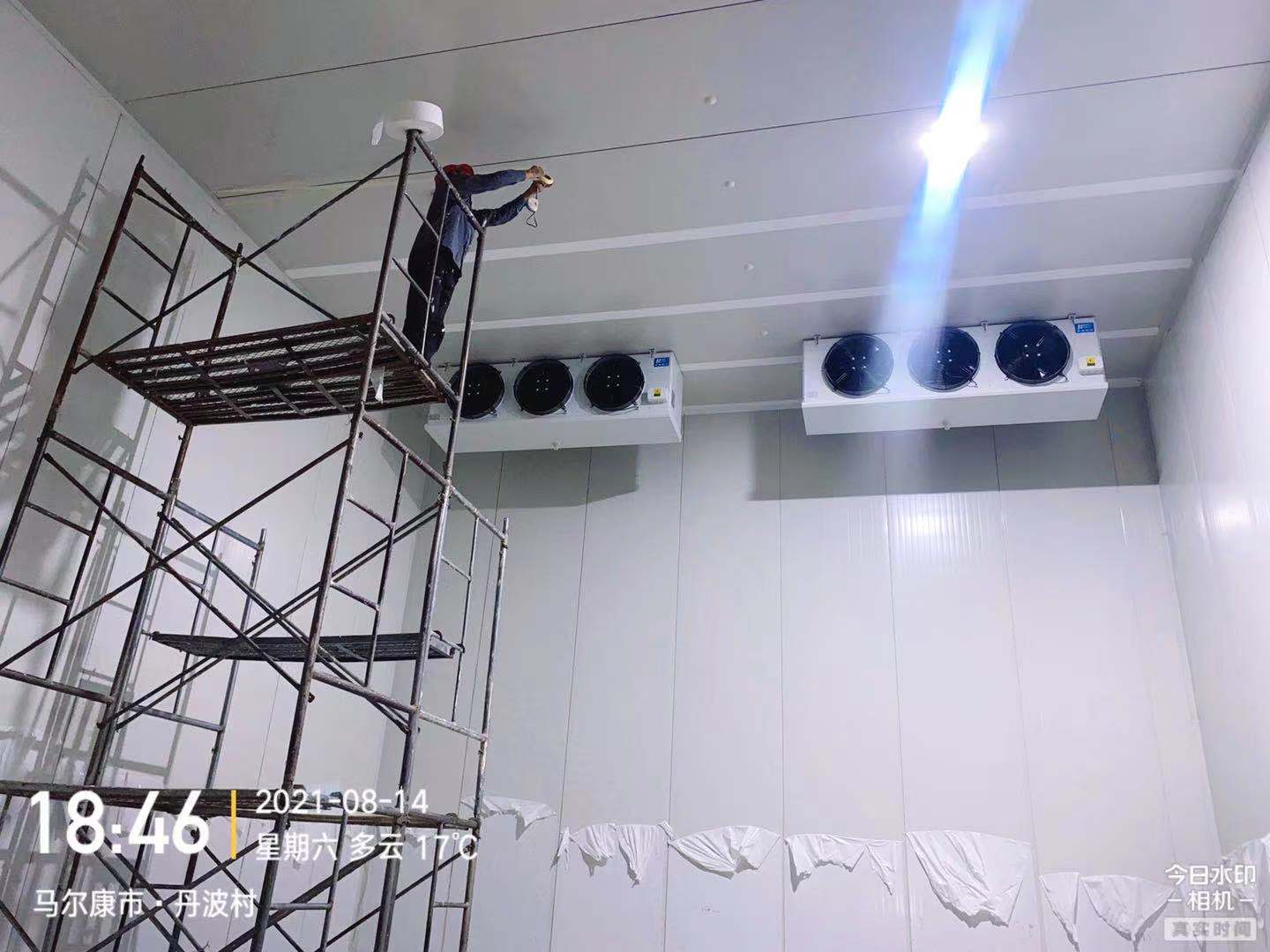

吊完风机实拍图
吊完风机实拍图

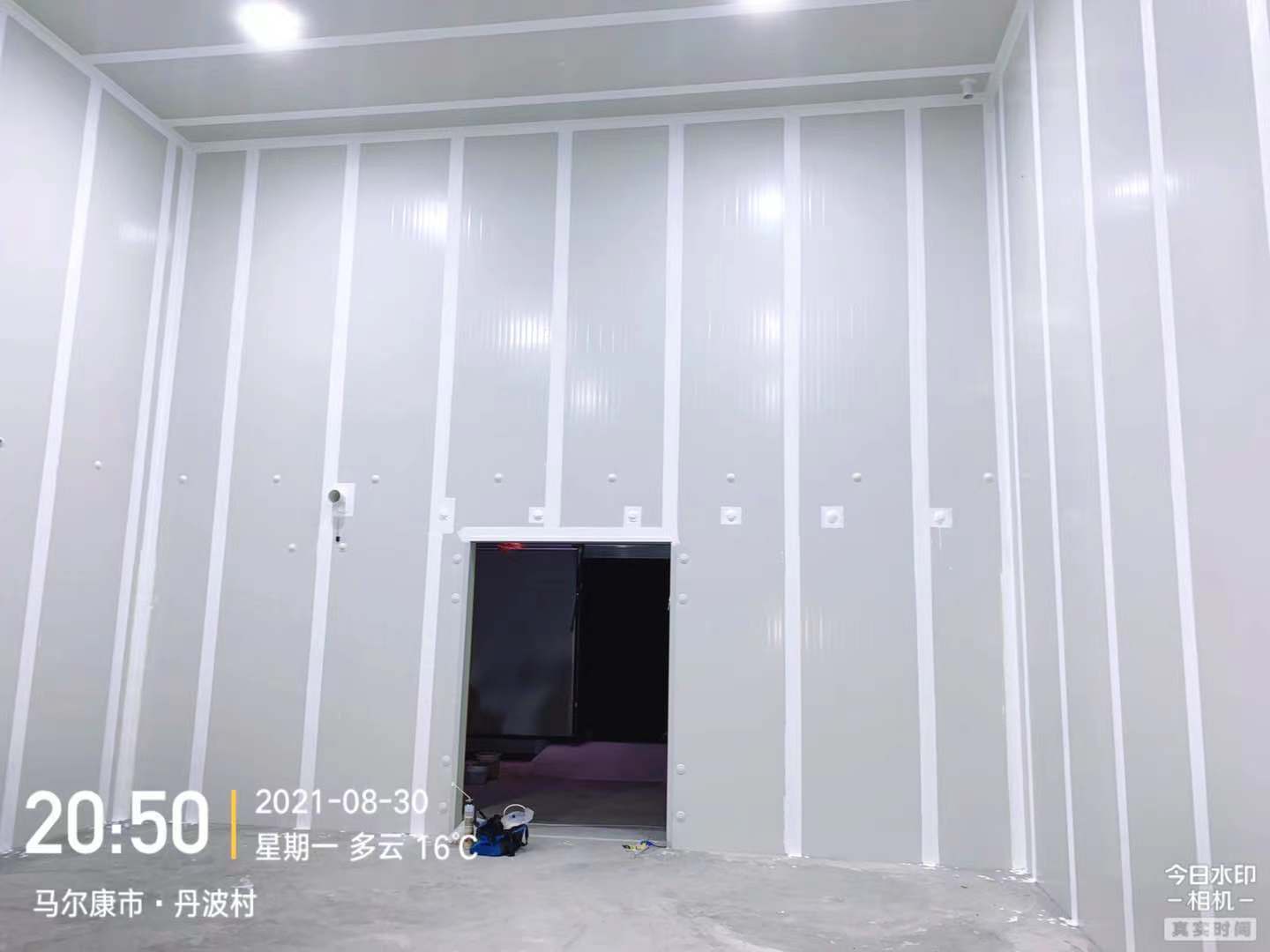

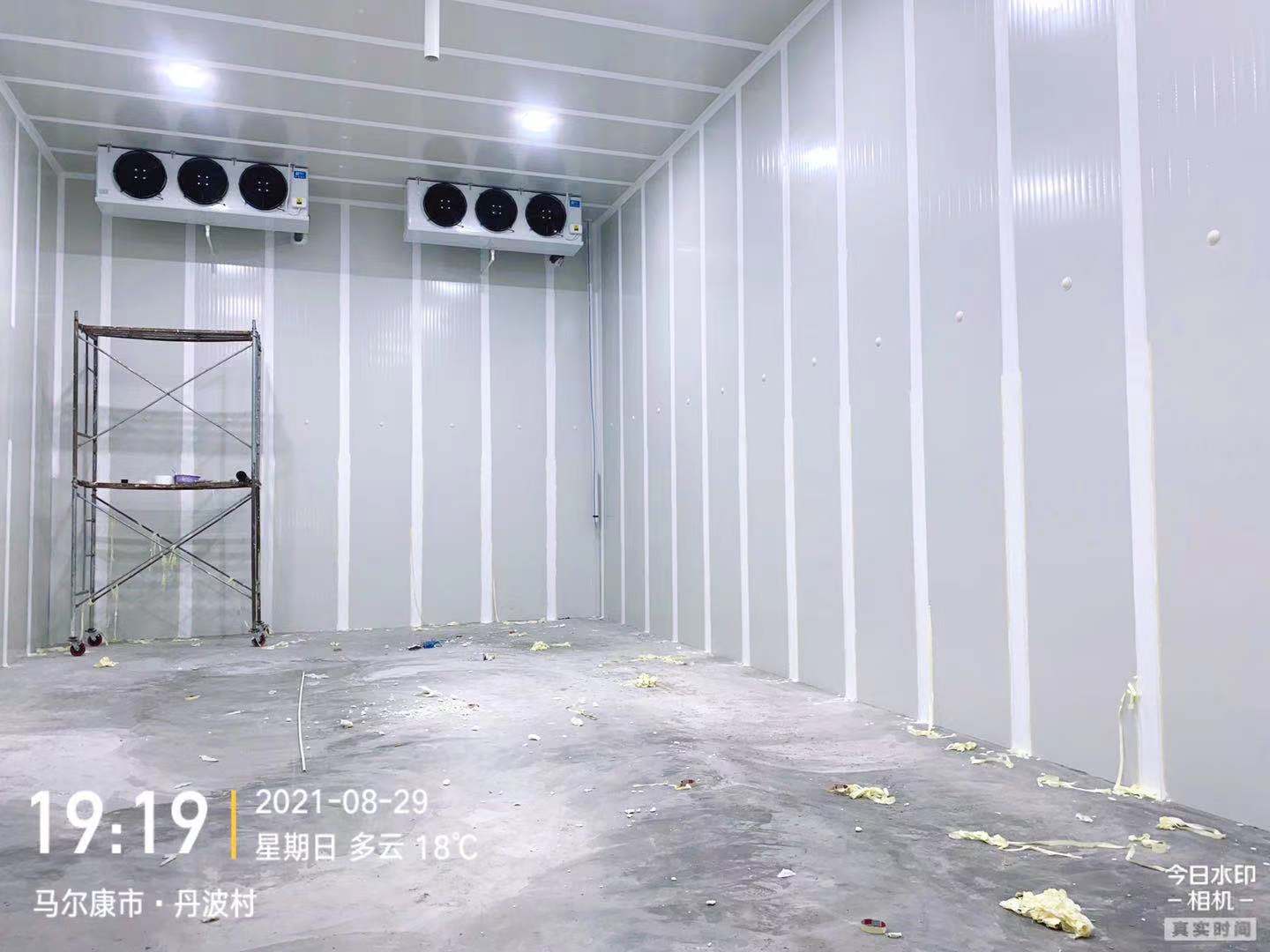

气调保鲜库完工内部实拍
气调保鲜库完工内部实拍
气调保鲜库完工内部实拍
气调保鲜库完工内部实拍
