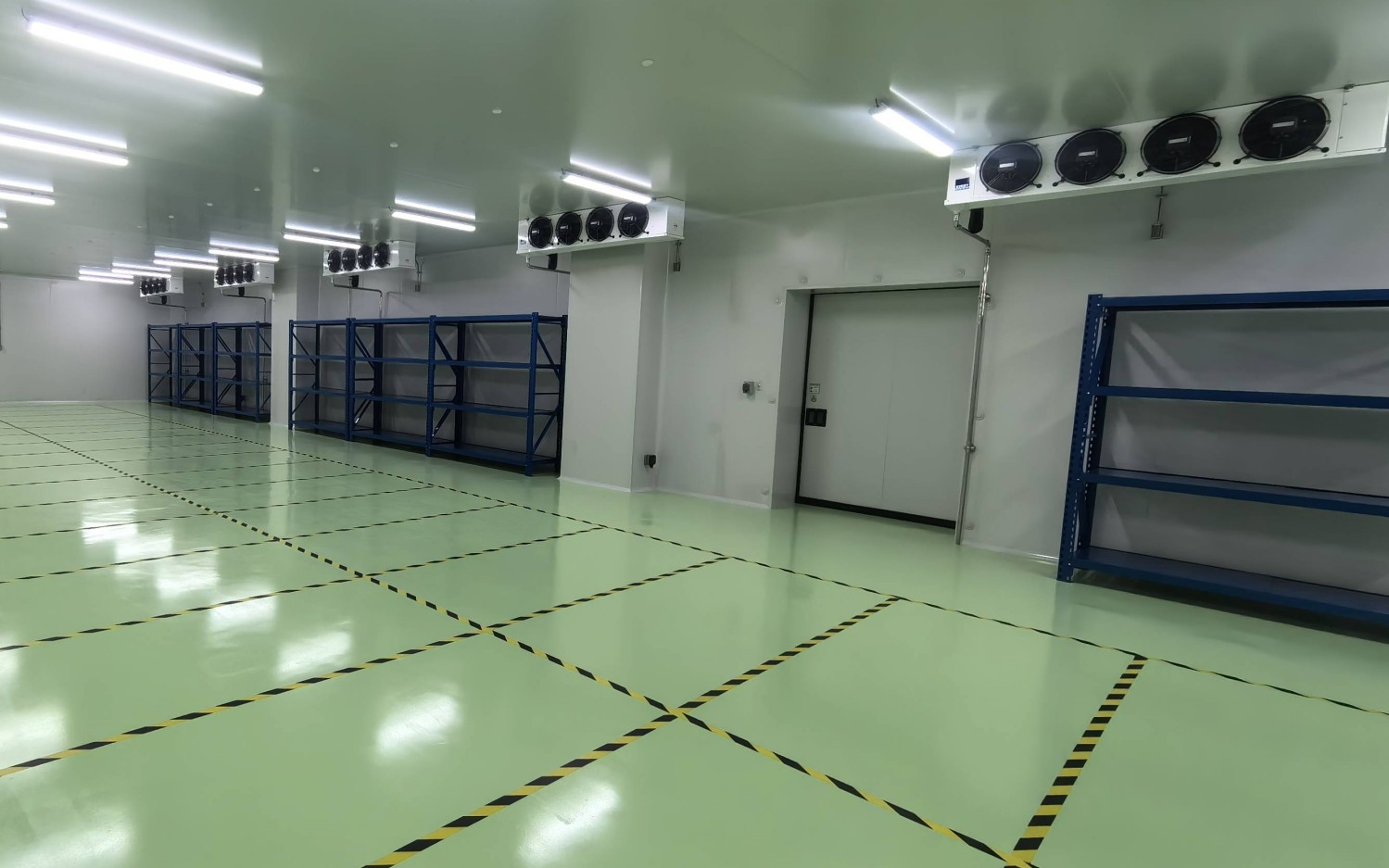

成都康诺亚一桥生物创新药物医药冷库建设方案及施工图片

需求内容：

1、拟建医药室冷库五间，五面体，温度为2~8℃，温度自由可调节；

2、管理上需要满足集中控制；

3、在控制成本的前提下，选用高效节能的方案和设备；

4、满足URS文件的主要要求；

方案说明：

1、该医药冷库总容积为800立方米；

2、该冷库制冷压缩机采用的是瑞典百尔中高温压缩冷凝一体式制冷机组（一用一备），机组型号：BD050MZ2YD-A 艾默生谷轮涡旋压缩机压缩机型号：ZB38KQE 冷凝温度：45℃ 蒸发温度;-5℃ 制冷量：9.71KW 功率：3.61KW ，含电磁阀，视液镜，储液器，气液分离器，油分离器，冷凝器，以及减振管铜管阀门等辅件。

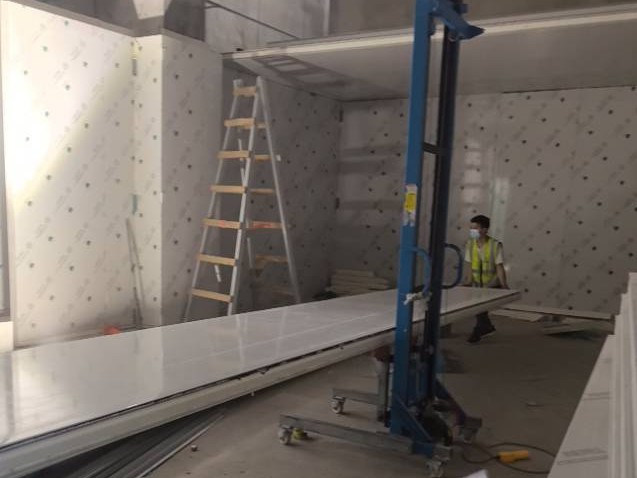

3、库板方面，墙面顶面采用双面上海宝钢自动线保温板，保温板厚度：100mm/宝钢板厚度：0.6mm密度：≥4Okg/m³阻燃等级：B1级。地面保温板选用安装XPS挤塑板，厚度为150mm，B2级阻燃。

4、该冷库电气系统采用西门子PLC：S7-1214C，西门子12寸TP系列精致屏(含AUTO插件）、施耐德工业型电子元件、三级权限、故障报警、远程报警、APP查询等功能，备用集成显示器 UPS电源。制冷系统的完全自动化开、停机，风机化霜，温度控制、记录显示，轮值切换故障自动切换智能控制系统人机界面，设计合理，使用简便。
