厦门大学翔安校区2300立方米创新实验室冷库建设方案及施工图片

需求内容：

1、拟建实验室冷库七间，六面体，温度为5~8℃和零下20度，温度自由可调节；

2、管理上需要满足集中控制；

3、在控制成本的前提下，选用高效节能的方案和设备；

4、满足URS文件的主要要求；

方案说明：

1、该实验室冷库总面积为774平米，层高3米，总容积为2324立方米；

2、该5~8℃冷库制冷压缩机采用的是美国艾默生涡旋中高温箱式侧出风制冷机组（一用一备），压缩机型号：ZB45KQE，含电磁阀，视液镜，储液器，气液分离器，油分离器，冷凝器，以及减振管铜管阀门等辅件，零下20度的冷库制冷压缩机同样采用美国艾默生ZF系列涡旋中低温箱式顶出风制冷机组（一用一备），压缩机型号：ZF159KQE，含电磁阀，视液镜，储液器，气液分离器，油分离器，冷凝器，以及减振管铜管阀门等辅件。

3、库板方面，5~8℃墙面顶面采用100mm聚氨酯双面彩钢板保温库板，零下20度墙面顶面采用150mm聚氨酯双面彩钢板保温库板。钢板厚度0.5，芯才密度≥40（±1）kg/m³，阻燃标准为B1级，地面保温板选用安装XPS挤塑板，厚度为200mm，有着B1级阻燃的特点。

4、该冷库电气系统采用西门子S7-200PLC，昆仑通态10寸触摸屏、施耐德电子元件 三级权限、故障报警、备用集成显示器、APP查询等功能。

客户介绍：

厦门大学翔安校区位于厦门市翔安区香山街道。翔安校区于2012年9月启用，现有学生18600多人，专任教师和实验室专业技术管理人员2000多人。校区目前共有11个学院，包括：生命科学学院、医学院、公共卫生学院、药学院、海洋与地球学院、环境与生态学院、航空航天学院、能源学院、国际中文教育学院/海外教育学院、电子科学与技术学院、信息学院，另有少数民族预科班、化学化工学院和萨本栋微米纳米科学技术研究院的部分学生在校区学习生活。

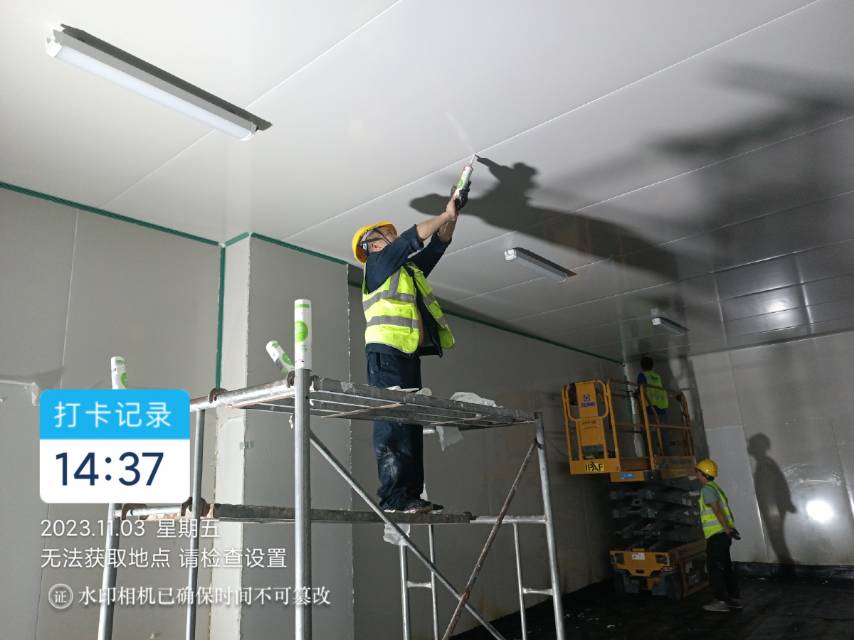

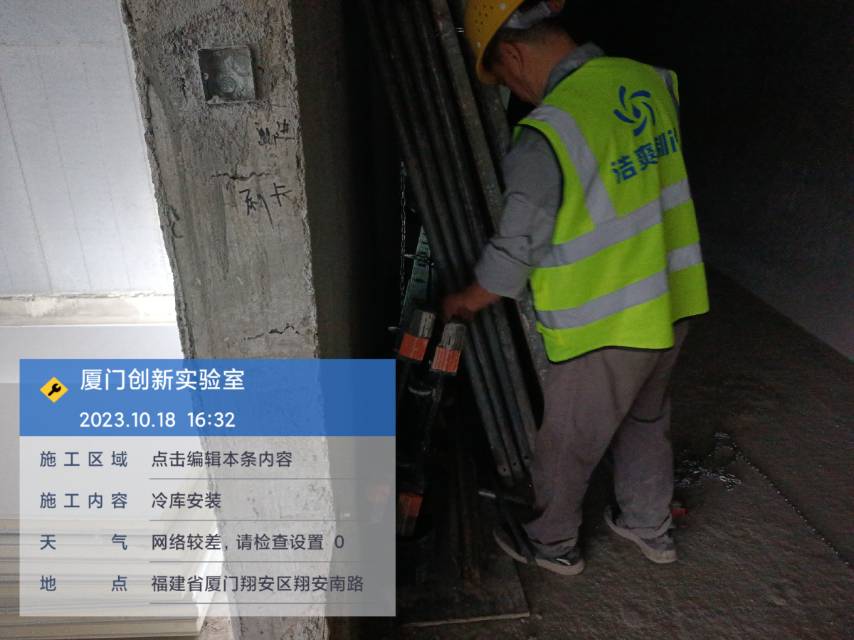

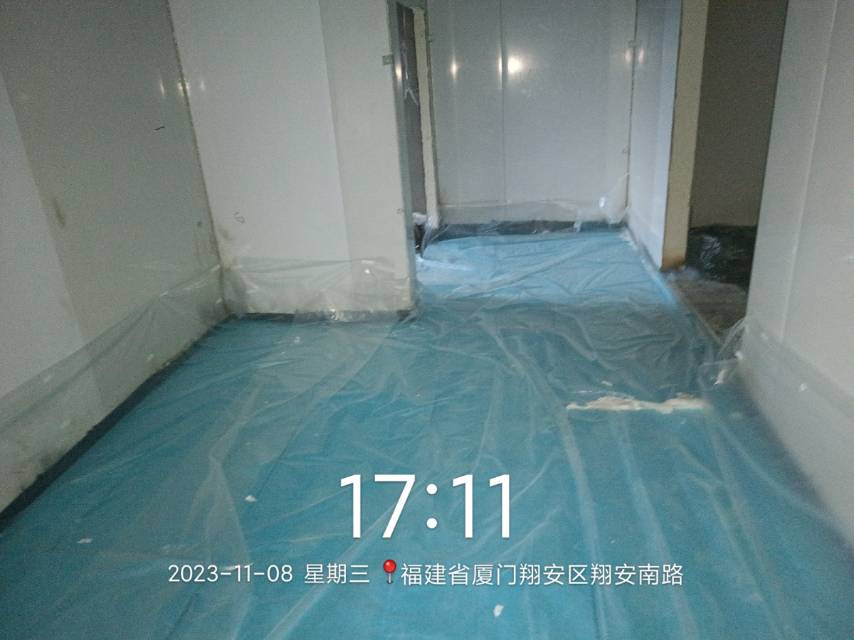

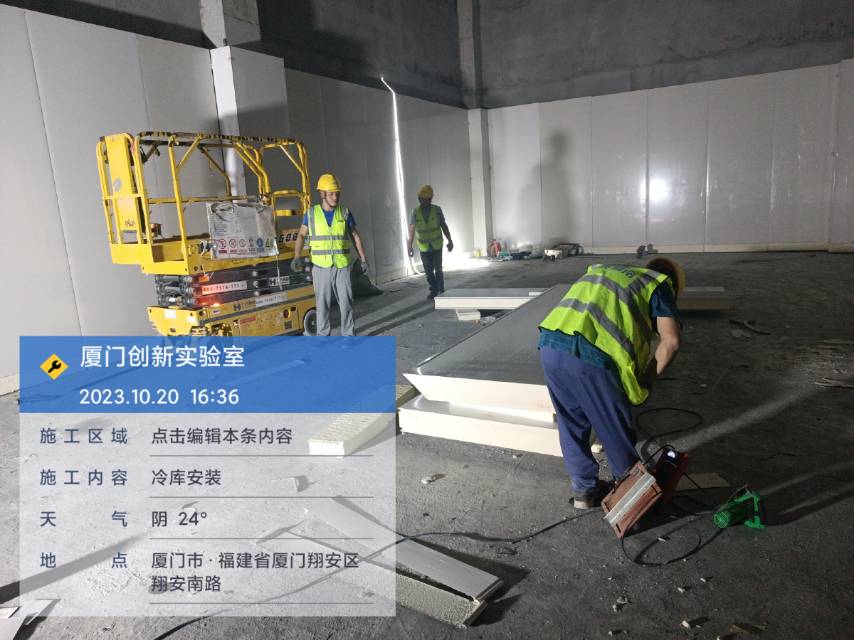

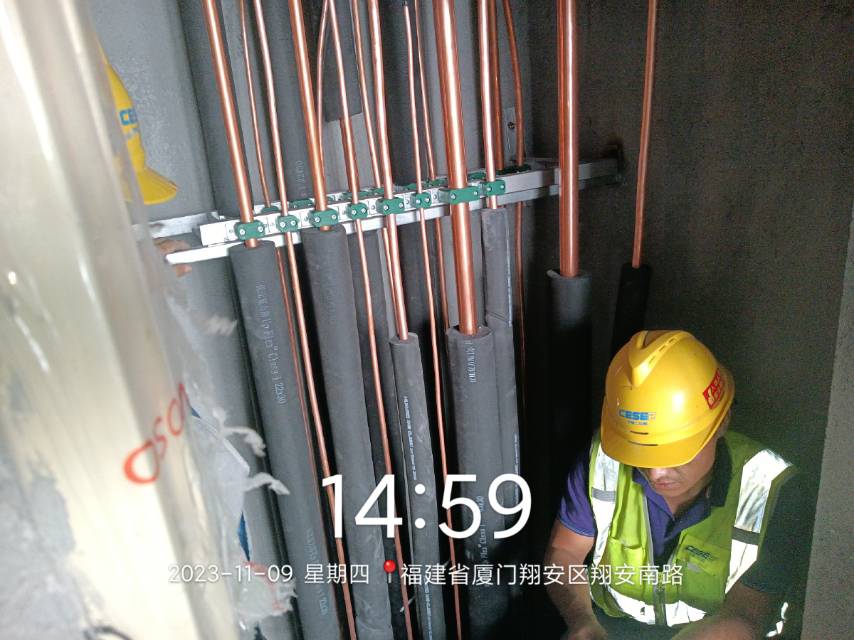

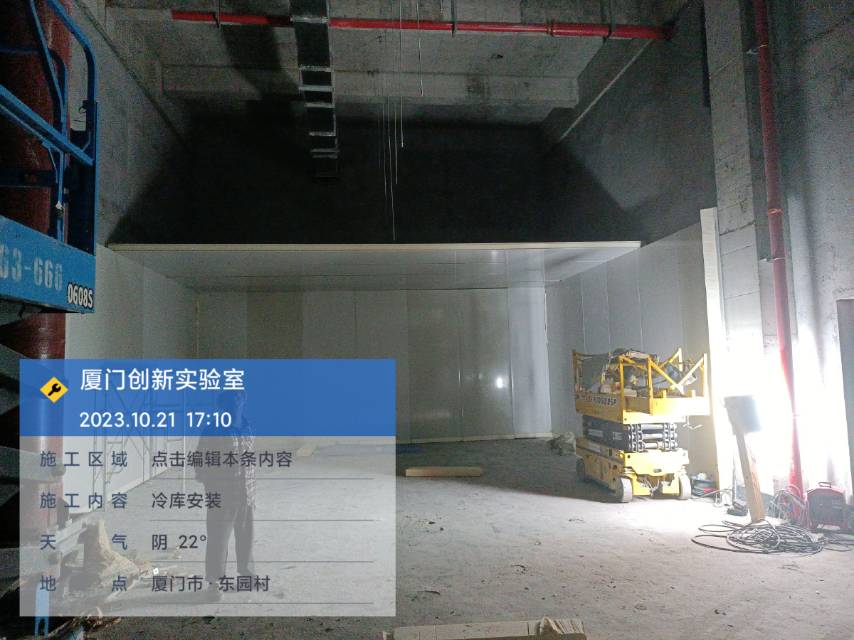

冷库工程图片展示：
