新疆乌鲁木齐冰容仓储公司4000平米大型冷链物流冷库建设方案及施工图片

需求内容:

1、拟建冷链物流冷库二间,其中一间为0~25℃恒温冷藏库,另一间为-30℃冷冻库,工程计划于2017年1月完工;

2、管理上需要满足集中控制;

3、在控制成本的前提下,选用高效节能的方案和设备;

4、满足URS文件的主要要求。

方案说明:

1、该冷链物流冷库总面积为4000平米,层高8.5米,总容积为3.4万立方米;其中-30℃冷冻库为1.7万立方米,0~25℃恒温冷藏库为1.7万立方米;

2、该-30℃冷冻库制冷系统配备的是意大利莱富康螺杆压缩机并联机组为主机,冷库内蒸发器选用铝排管;另外一间0~25℃恒温冷藏库制冷系统则采用的是台湾汉钟螺杆压缩机并联机组为主机,冷库内蒸发器选用冷风机。

3、库板方面,0~25℃恒温冷藏库采用的是100mm聚氨酯双面彩钢板保温库板,-30℃冷冻库采用的则是150mm聚氨酯双面彩钢板保温库板,该保温板阻燃标准为B1级。

4、温度控制系统采用新亚洲全自动温度控制系统,该控制系统具有自动调节库内温度,并且具备温湿度报警,数据记录,手机客户端监控等功能。

冷库工程图片展示:

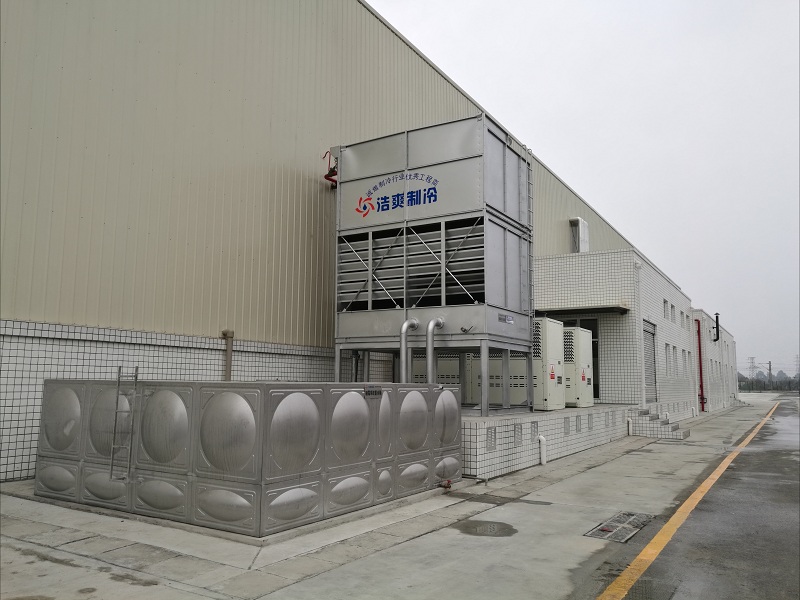

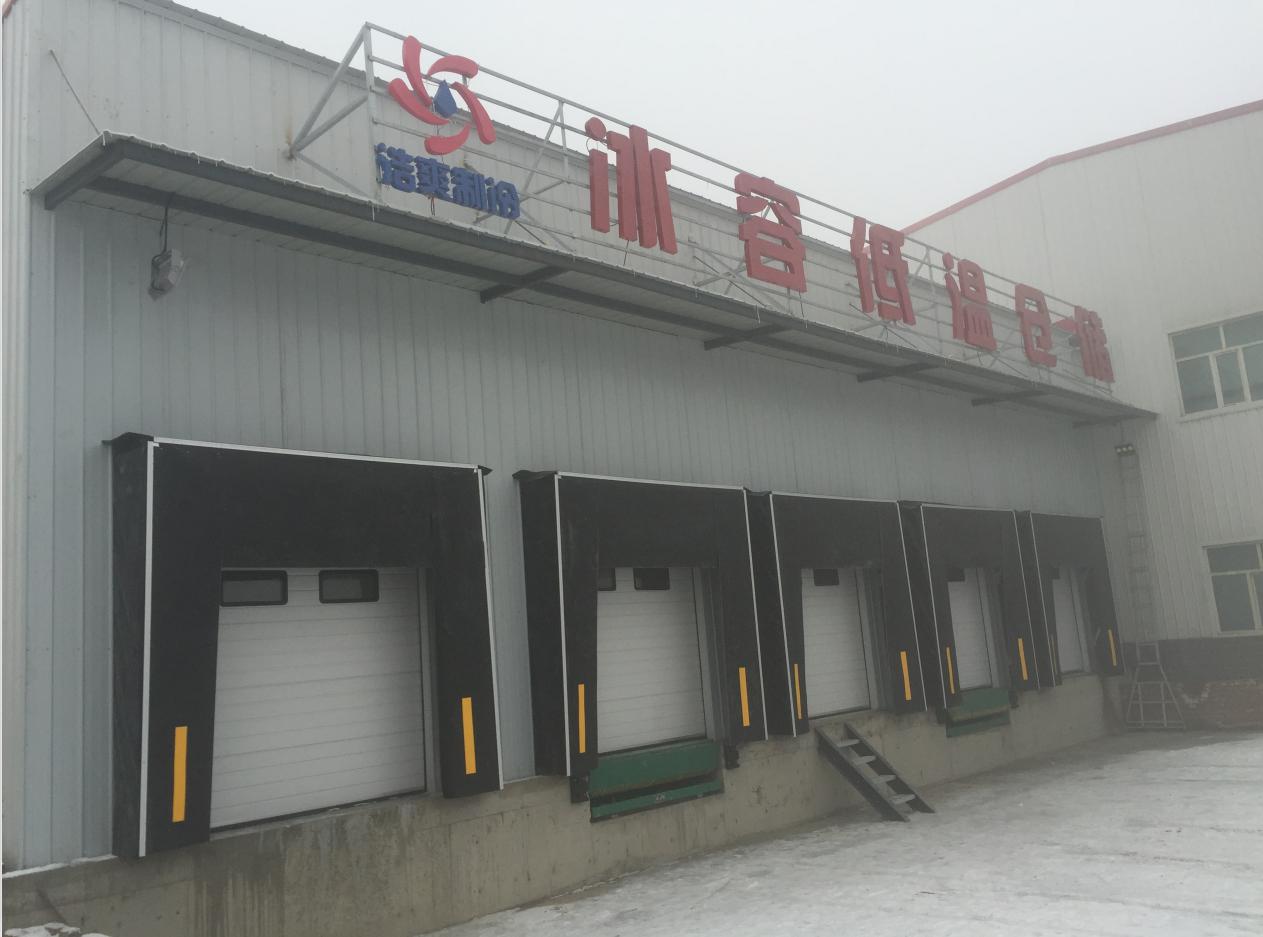

浩爽冰容低温仓储冷库外部实拍
浩爽冰容低温仓储冷库外部实拍

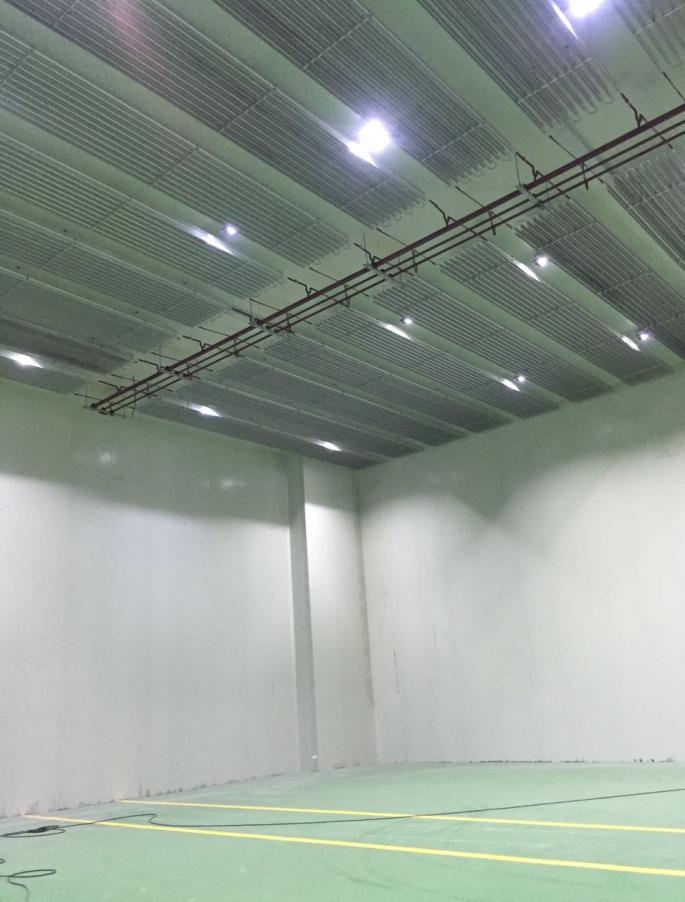

图为铝排管低温冷冻库实拍
图为铝排管低温冷冻库实拍

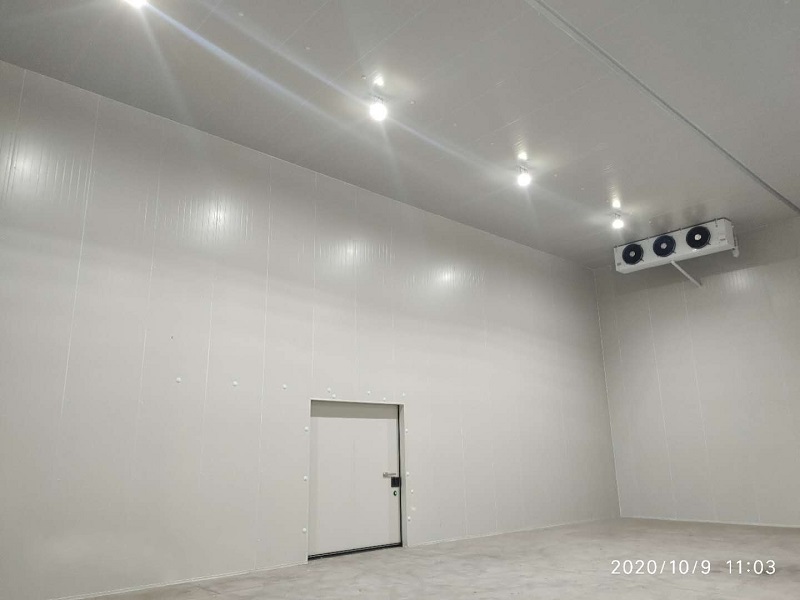

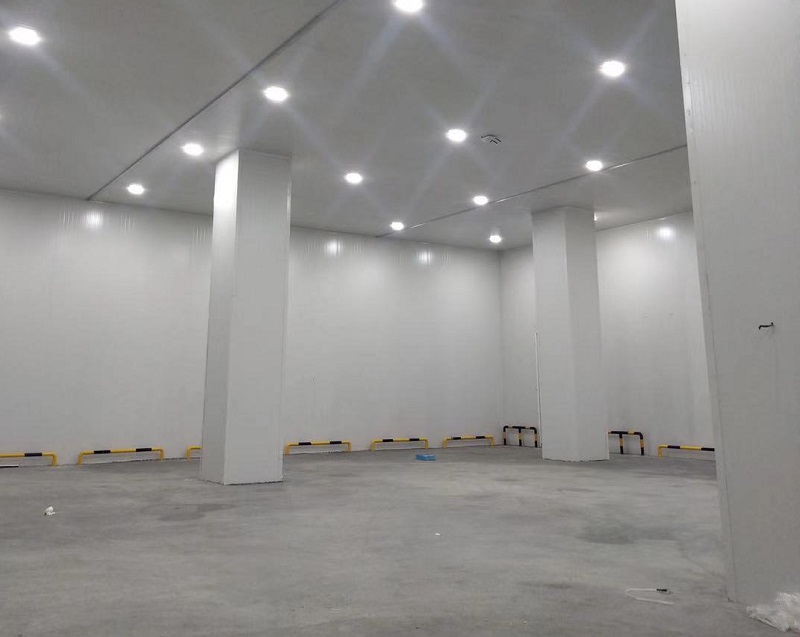

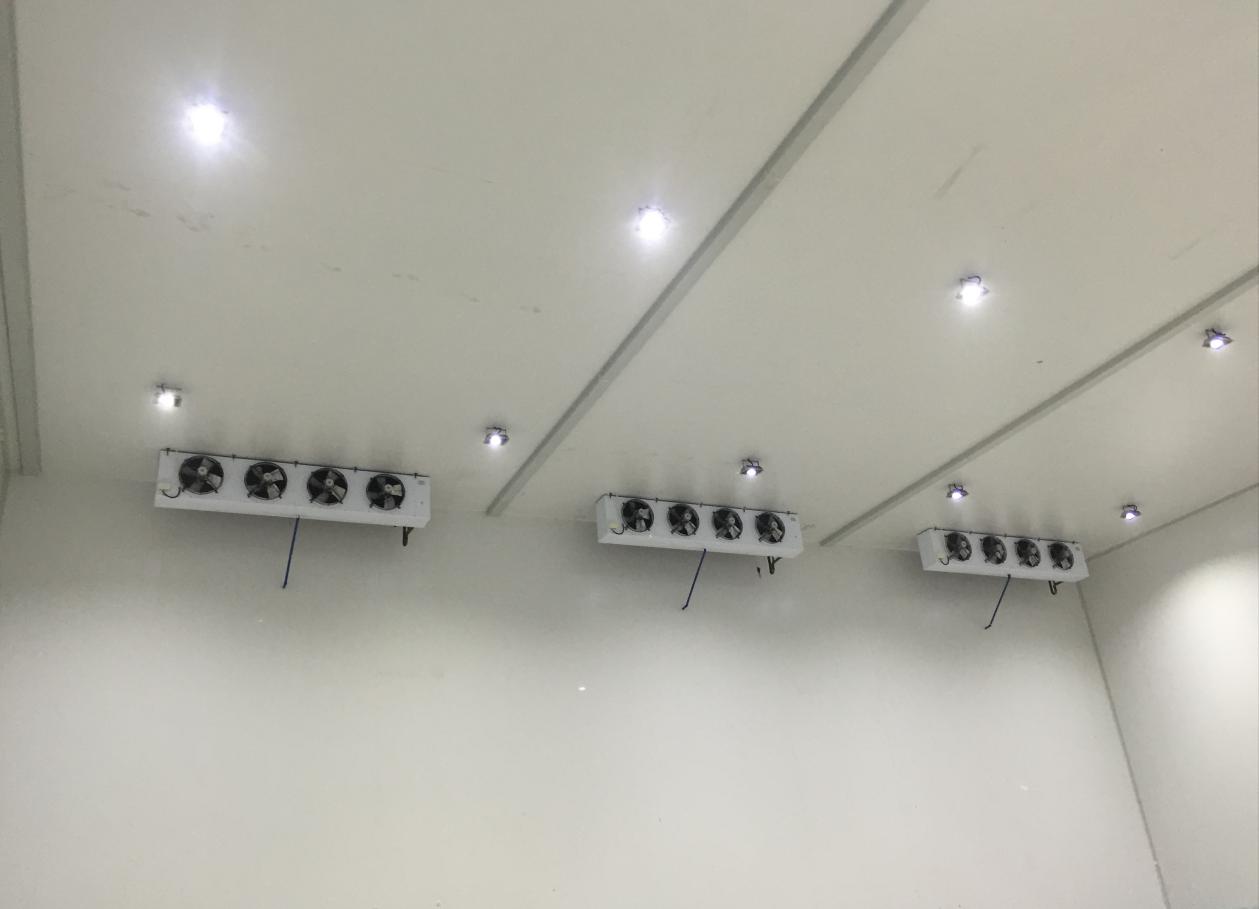

恒温冷藏库内部实拍
恒温冷藏库内部实拍
恒温冷藏库内部实拍
恒温冷藏库内部实拍
恒温冷藏库内部实拍
恒温冷藏库内部实拍
图为冷库制冷压缩机组实拍
图为冷库制冷压缩机组实拍
