上海禾煜贸易45000立方大型食品冷库工程案例

工程名称：上海禾煜贸易45000立方大型食品冷库工程

项目概况：我司为禾煜食品设计建造的大型冷库工程，保温系统采用100mm聚氨脂喷涂，库内分为0-8度高温和-18度低温，以完成库内存储需要，高温库体制冷系统采用氟系统桶泵蒸发冷供液原理，此供液原理满足设备节能低耗，绿色环保；高温冷藏库采用比泽尔四并联螺杆并联机组一台，冷却方式采用冷风机间接冷却，采用蒸发式冷凝器冷凝换热，贮液器选用烟台冰轮品牌，由于冷库是多间，考虑到运行使用情况以及输送管路距离等因素，特为冷库选用烟台冰轮桶泵机组，并低温冷藏库采用比泽尔活塞压缩机组冷却方式采用冷风机间接冷却。

按照客户的高标准要求，开机运行，工程达到设计要求，己经全部验收合格，并交付使用中。

该项目建筑面积约为5775㎡，冷库建筑分两层，一层冷库建筑面积约2884㎡，冷库部分分7间，第二层冷库建筑面积约5242㎡，冷库部分分11间。冷库设计温度：高温冷藏库2～8℃，低温冷藏库-18℃，其中一层高温冷藏库约2700.25㎡，低温冷藏库约183.75㎡，二层高温冷藏库约5242㎡。

采用桶泵机组的特点：

1、采用桶泵机组后，回气在桶中实现气液分离，使进入压缩机的工质实现为干燥气体，避免了压缩机湿冲程运行的可能性。

2、采用氟泵强制供液方式（多倍量满液供液、由于蒸发器内供液量增加、工质流速加快，使蒸发器的换热效率提高。

3、桶泵内气液间的互相换热（气过热，液过冷、提高了COP系数(能效比)，可节能约20%。

4、桶泵机组装有自动、手动回油装置，系统中蒸发器中的油回到压缩机，有效的解决了压缩机氟系统的回油问题，提高系统运行的可靠性。

该项目若采用桶泵工艺，需增加设备、材料等费用202638元。按照节能20%计，每年可节约电量139459度。按每度电一元计算，一年半即可收回投资成本。

选用螺杆并联机组：

1、冷量组合多，进货量波动大或环境温度波动大时，可获得的冷量配比。

2、运行可靠性高，当任意压缩机出现故障时，不会对整个系统的运行造成影响。

3、压缩机运动不减少，结构简单紧凑，余隙容积小，压缩强度大，制冷效率高。

4、机组内单台压缩机运行负荷25%，可做50%，75%，能量调节，尽量匹配当前工况下所需的制冷量，系统运行更加节能。

5、机组控制为先进的PLC电子控制和显示功能。

6、选用国际知名品牌比泽尔螺杆式制冷压缩机，运行可靠性高，相对于同类产品噪音低。

7、在两组相对独立的系统之间架设并联管路及阀件，当单一系统的公共设备或部件（制冷机组及冷凝器处、出现故障时，可由另一系统维持其基本运行。

选用蒸发式冷凝器：

1、可获得更低的冷凝温度，有效提高制冷效率，制冷量较风冷冷凝器可增大约25%左右。

2、采用水和空气联合冷却的降温方式，使其具有两者共同的特点，同时水分在换热过程中的蒸发过程（潜热的变化），也大大的提高的换热效率。

3、运行、维护简单经济，使用寿命长

客户概况：上海禾煜贸易有限公司成立于2006年6月，座落于上海市青浦区。目前公司主要经营南北干货，主要有食用菌、海产品、粉丝、五谷杂粮、调料等多个系列产品。我公司依靠自身能力开发及代理各大厂家的产品品种达500多种，2011年销售额超过三亿元。

公司以长江三角洲经济圈为核心市场，业务逐步向全国各地拓展。仅用短短的几年时间，禾煜已成为家乐福、欧尚、上海农工商、乐购、易初莲花、世纪联华、迪亚天天、江苏时代等十几家大型超市系统，共1000多家超市的主要供应商之一。随着禾煜战略版图的不断扩大，公司于2011年，在上海金山工业区投资建设新厂房，占地面积共5万平方米，投资1亿多元。

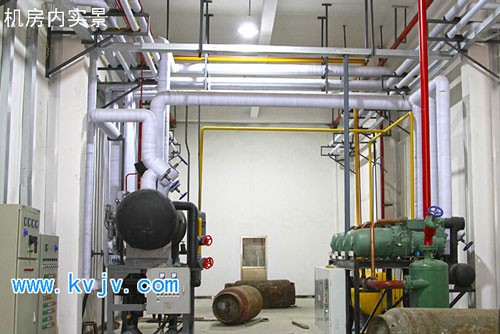

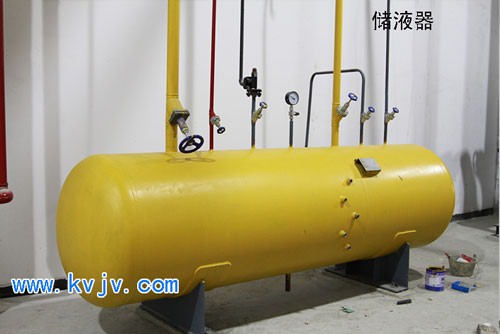

冷库现场图片：
