新疆阿拉尔聚天红果业6400平米农产品仓储配送中心冷库建设方案及施工图片

需求内容:

1、拟建农产品果蔬保鲜冷库24间,其中单间冷库面积210平米,高度9米,冷库温度均为-2℃~-8℃,工程计划于2017年9月完工;

2、管理上需要满足集中控制;

3、在控制成本的前提下,选用高效节能的方案和设备;

4、满足URS文件的主要要求。

方案说明:

1、该农产品果蔬保鲜冷库总面积为6400平米,层高9米,总容积为58000立方米;其中-5~5℃冷藏库为428立方米,-18℃冷冻库为420立方米;

2、该制冷系统配备的是2套90HP德国比泽尔螺杆式压缩机组(含冷凝器、电磁阀、压力控制器等);另外一间-18℃冷冻库制冷系统则采用的是1套30HP意大利富士豪低温风冷活塞压缩机(含冷凝器、电磁阀、油分、压力控制器等),此外,库内蒸发器采用Φ25二翅片节能铝排管;

3、库板方面,冷库采用的是120mm聚氨酯双面彩钢板保温库板,该保温板阻燃标准为B1级;

4、温度控制系统采用西门子原装进口全自动温度控制系统,施耐德工业型电子元件。带审计追踪功能,远程监控,短信报警,集中报警,手机APP,并可以接入冷库门开关信号记录,另外可根据货物出库回温平均值自动控制,实现单台制冷,单台化霜,超温启动备用机组工作。

冷库工程图片展示:

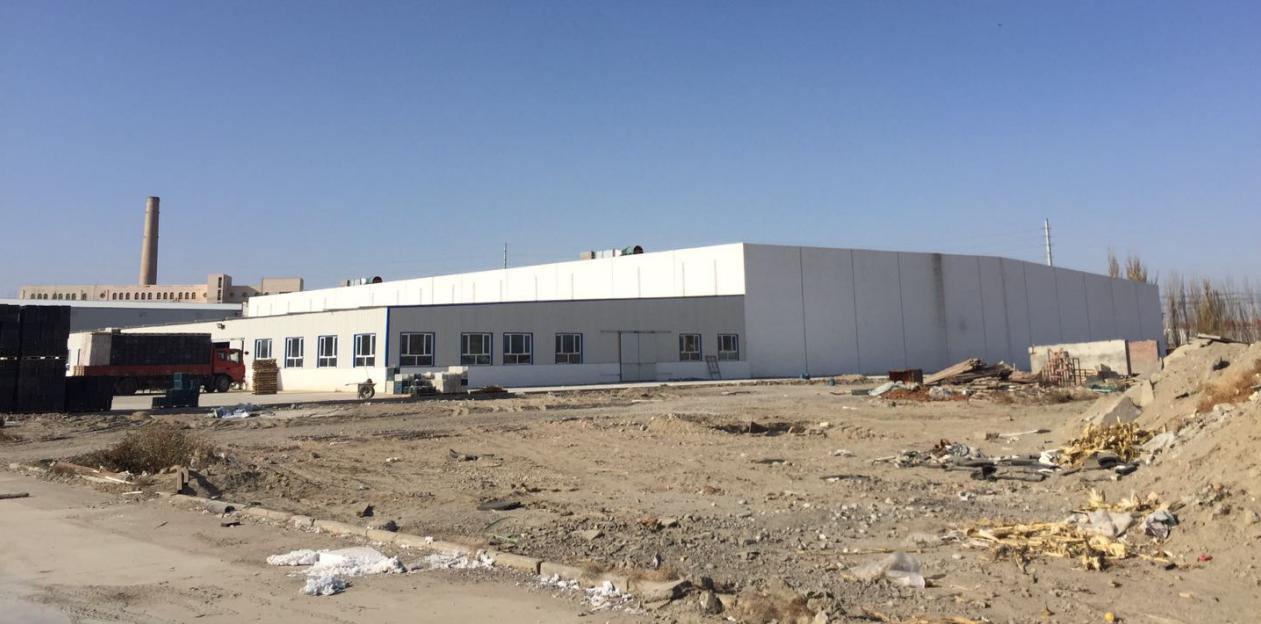

图为农产品仓储配送中心冷库外部实拍
图为农产品仓储配送中心冷库外部实拍

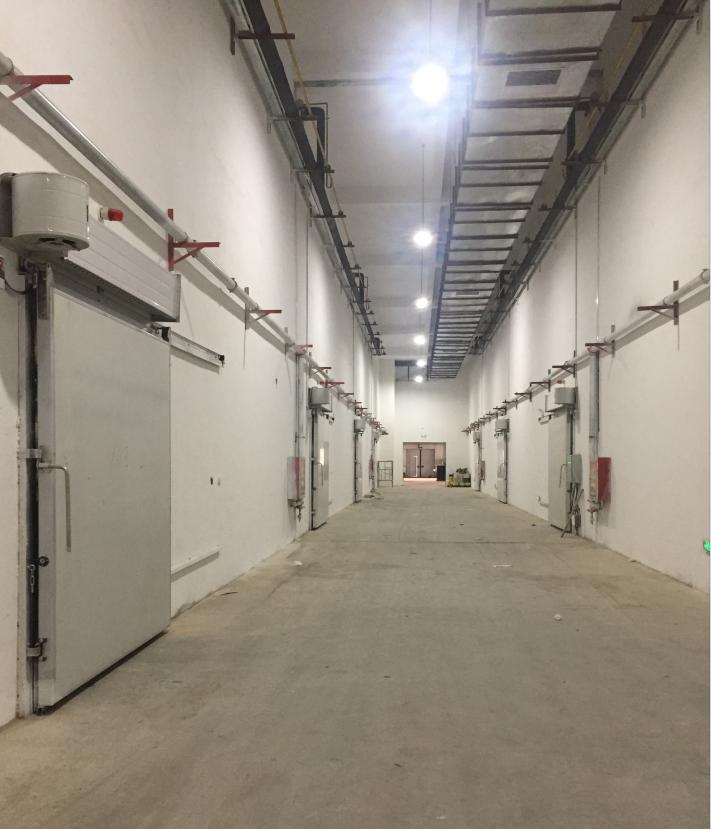

图为农产品仓储配送中心冷库分间实拍
图为农产品仓储配送中心冷库分间实拍

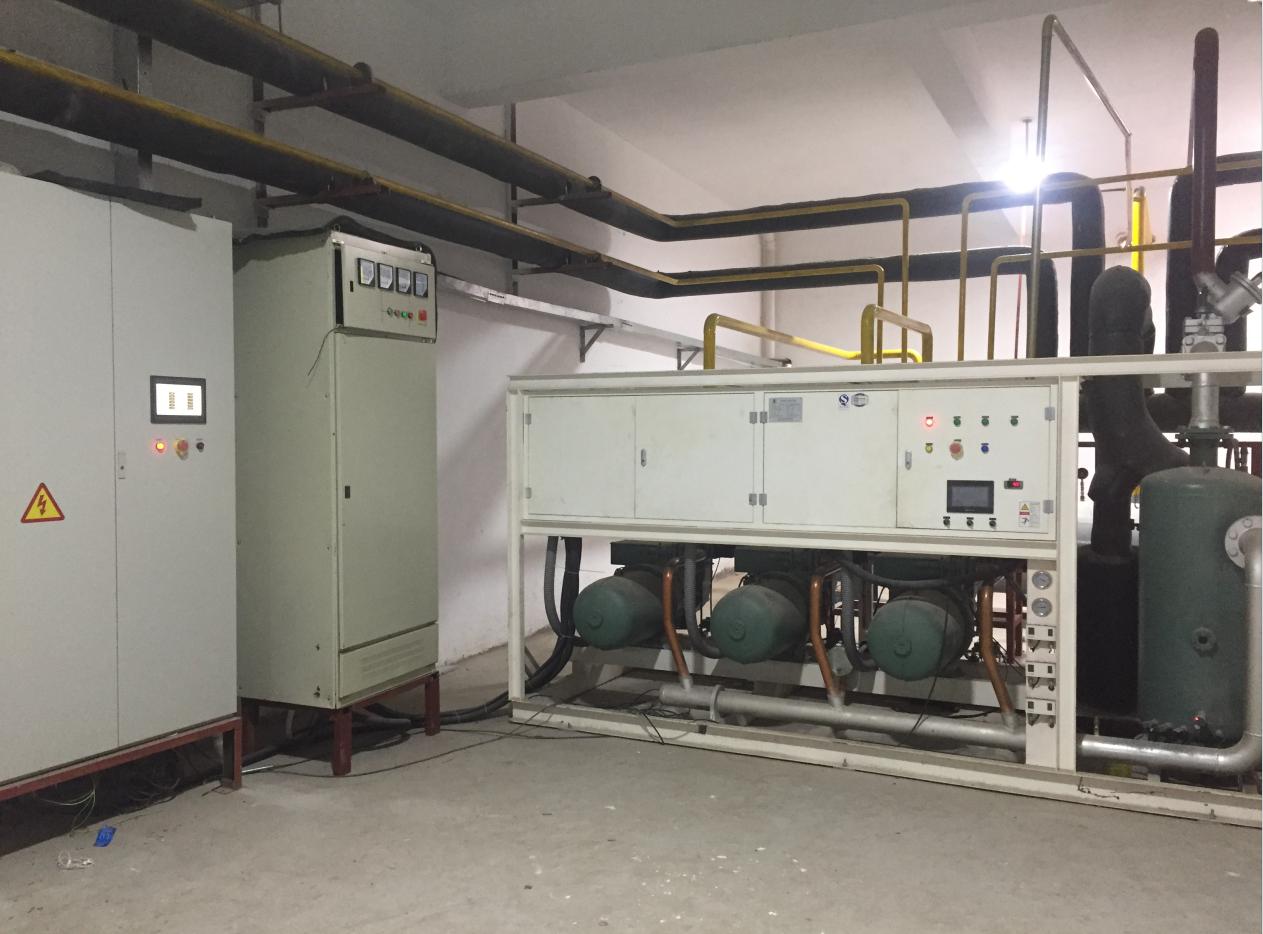

图为德国比泽尔螺杆式压缩机组
图为德国比泽尔螺杆式压缩机组

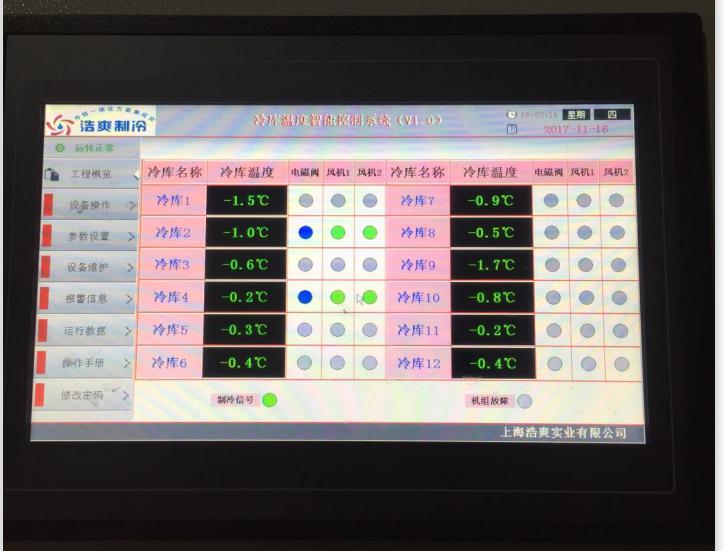

图为冷库温控系统
图为冷库温控系统

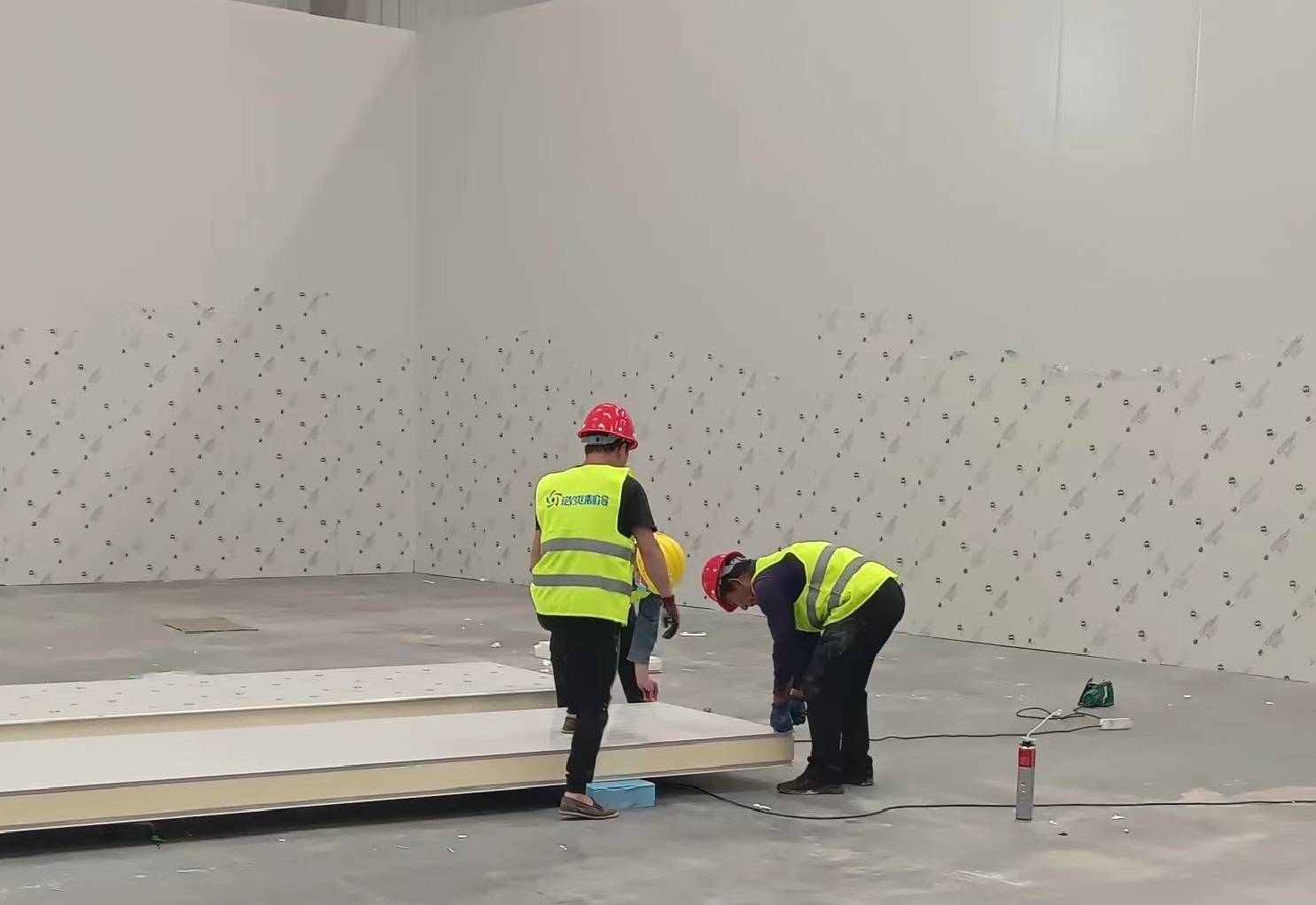

图为浩爽工人正在切割库板
图为浩爽工人正在切割库板

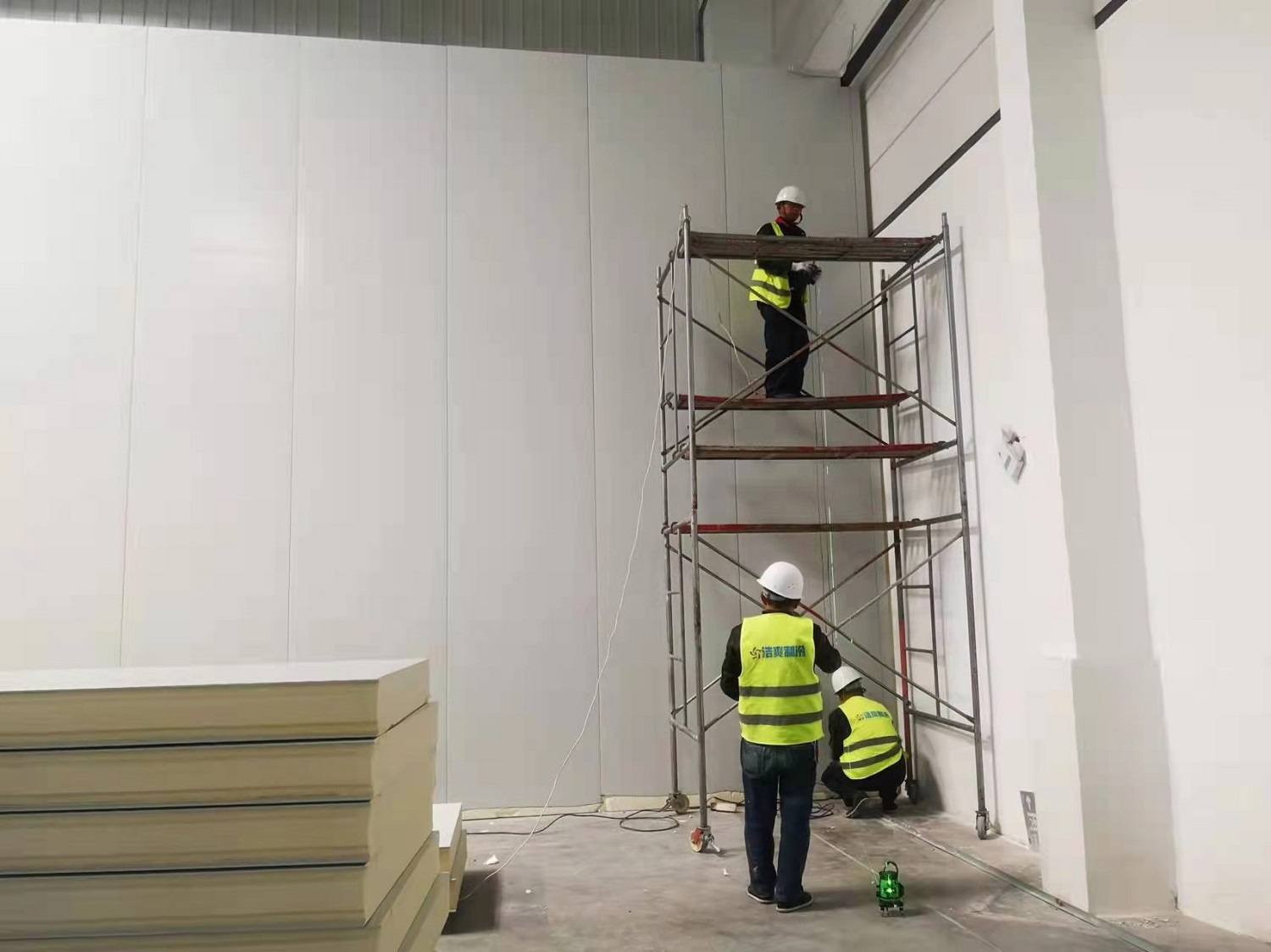

图为浩爽工人正在搭建库板
图为浩爽工人正在搭建库板
图为浩爽工人团队施工合影
图为浩爽工人团队施工合影
