云南福贡县疾控中心疫苗冷库工程设计建造方案

需求内容:

1、拟建疫苗冷库一间,库温2~8℃,六面体,温度自由可调节;

2、管理上需要满足集中控制;

3、在控制成本的前提下,选用高效节能的方案和设备;

4、满足URS文件的主要要求;

5、同时满足GSP/GMP的验收标准。

方案说明:

1、该疫苗冷库尺寸为:长3.5m*宽3m*高2.2m,总面积为10.5平米/容积为23立方米。

2、制冷系统配备一用一备2套2匹美国艾默生谷轮涡旋压缩机组(含电磁阀、压力控制器等),该机组制冷量大,性价比高,安全可靠。冷库内同样配备了一用一备2套凯迪系列高效强风型冷风机,该风机运行稳定噪音小,送风距离远,使得库内降温速度快,极大增强了化霜效果,增加快速对流循环,从而达到每个角落的温度均匀性。

3、库板方面,采用的是100mm聚氨酯单面彩钢板保温库板,该保温板具有防潮、防水、防火等特点,阻燃标准为B2级,从而在确保实现冷库稳定低温环境的同时极大地降低了后期运行成本。

4、温度控制系统采用原装进口全自动温度控制系统,该控制系统具有自动调节库内温度,并且具备温湿度报警,数据记录,手机客户端监控等功能。

冷库工程图片展示:

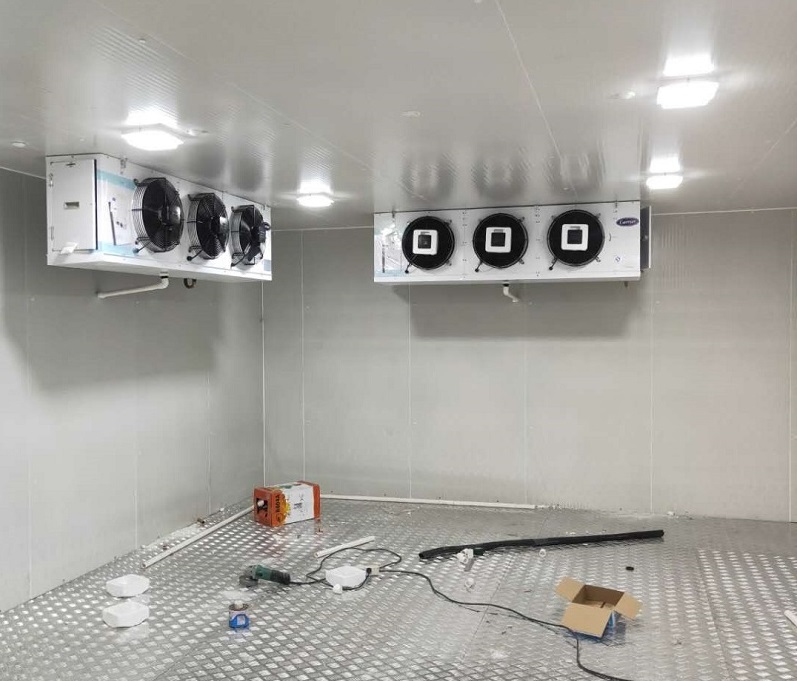

疫苗冷库内部实拍
疫苗冷库内部实拍
图为一用一备美国艾默生谷轮涡旋压缩机组
图为一用一备美国艾默生谷轮涡旋压缩机组

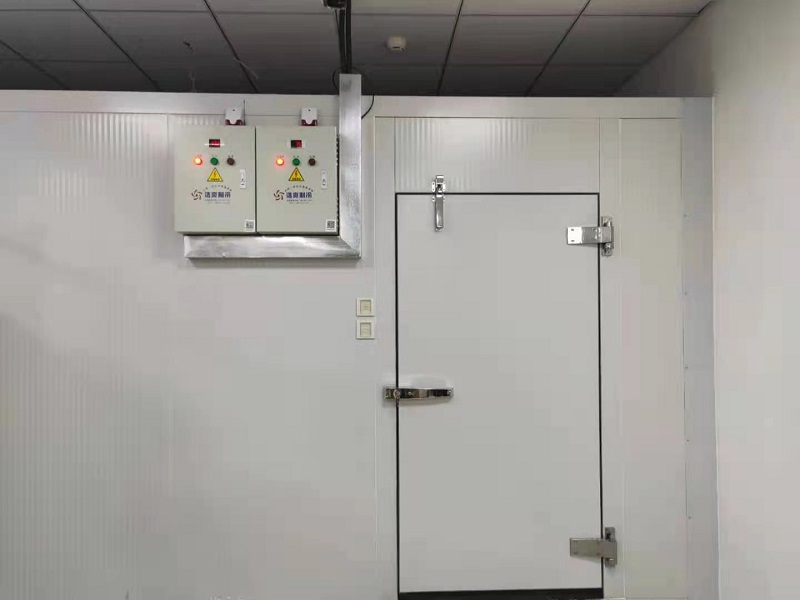

图为疫苗冷库库门实拍
图为疫苗冷库库门实拍

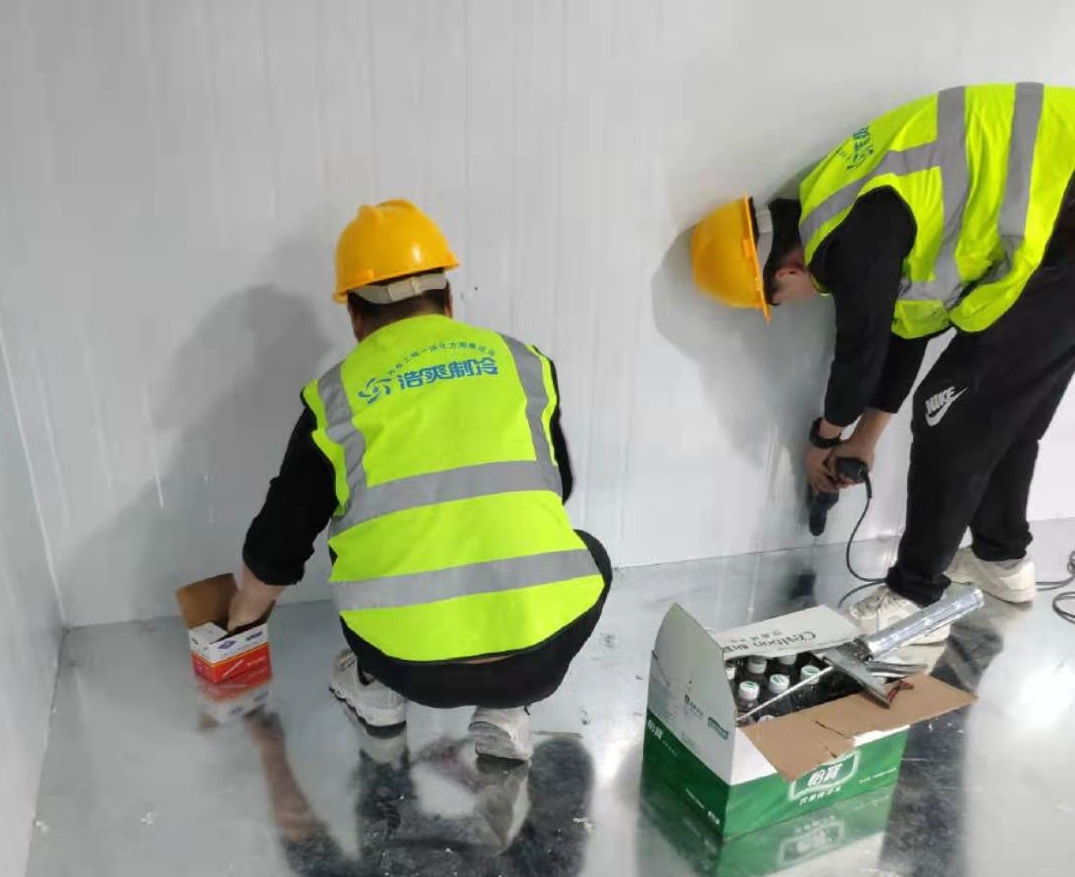

图为浩爽工人正在安装防滑铝板
图为浩爽工人正在安装防滑铝板
浩爽工人施工合影
浩爽工人施工合影
