成都1~4℃垃圾冷库和-20℃冷冻库工程设计建造方案

需求内容:

1、拟建2个冷库,分别为:1~4℃垃圾冷库、-20℃冷冻库,温度自由可调节;

2、管理上需要满足集中控制;

3、在控制成本的前提下,选用高效节能的方案和设备;

4、满足URS文件的主要要求。

方案说明:

(1)垃圾库尺寸为:长4m*宽2m*高2.6m,总面积为8平米/容积为20.8立方米;冷冻库尺寸为:3.65m*2.7m*2.6m,总面积为9.8平米/容积为25立方米。

(2)1~4℃垃圾冷库制冷系统配备的是1套2HP美国艾默生谷轮涡旋制冷压缩机组;-20℃冷冻库制冷系统配备的是1套4.5HP美国艾默生谷轮低温涡旋制冷压缩机组,该机组制冷量大,性价比高,安全可靠。冷库内配备的是上海兆雪系列高效强风型冷风机,该风机运行稳定噪音小,送风距离远,使得库内降温速度快,极大增强了化霜效果,增加快速对流循环,从而达到每个角落的温度均匀性。

(3)库板方面,1-4℃垃圾冷库采用的是100mm聚氨酯双面彩钢板保温库板;-20℃冷冻库侧采用的是150mm聚氨酯双面彩钢板保温库板,该保温板具有防潮、防水、防火等特点,阻燃标准为B2级,从而在确保实现冷库稳定低温环境的同时极大地降低了后期运行成本。

(4)温度控制系统采用原装进口全自动温度控制系统,该控制系统具有自动调节库内温度,并且具备温湿度报警,数据记录,手机客户端监控等功能。

冷库工程图片展示:

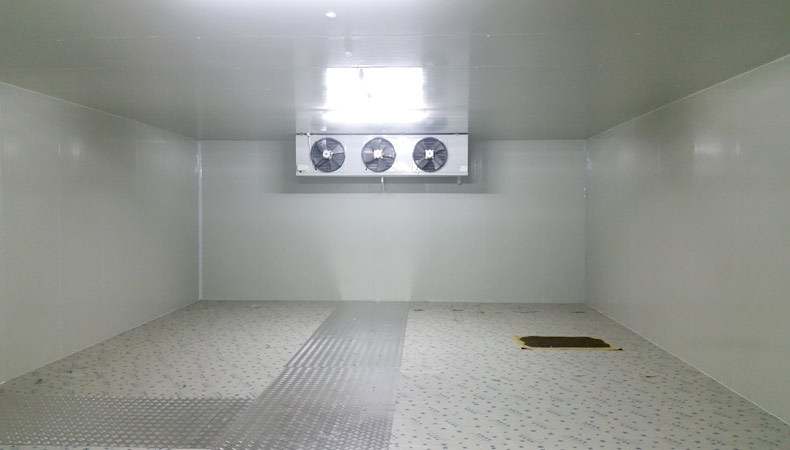

图为1~4℃垃圾冷库内部实拍
图为1~4℃垃圾冷库内部实拍

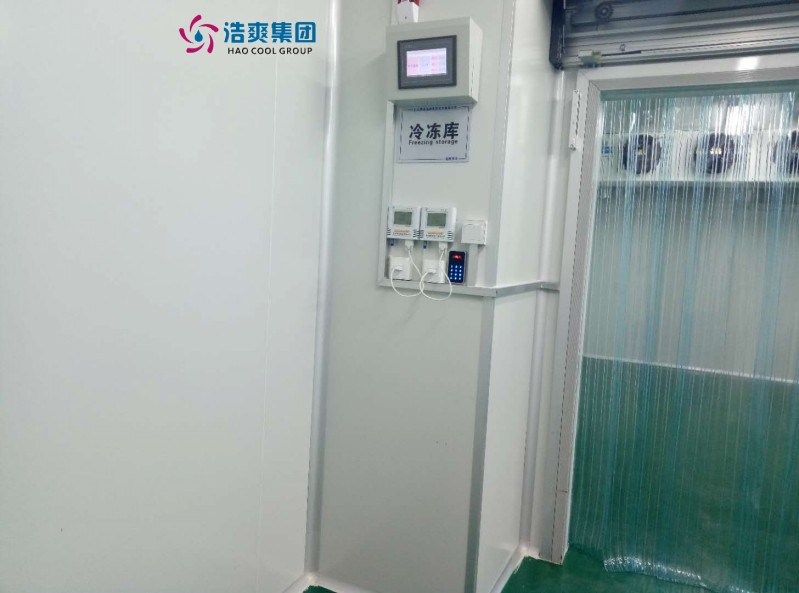

图为-20℃冷冻库实拍
图为-20℃冷冻库实拍
图为150mm厚的聚氨酯保温板
图为150mm厚的聚氨酯保温板
