冷冻库安装建造价格表,冻库建造材料及成本清单
冷库尺寸:分两间,1#低温车间尺寸:27.5*21.7*4.9m 597㎡/2925m³;2#低温车间尺寸:11.4*7*4m 80㎡/327m³;温度:15~18℃,自由可调
存放货物:食品
配置简介:该冷冻库的制冷系统采用的是1套80匹台湾汉钟RC2-140B-ZP*2半封闭螺杆压缩机,该机组制冷量大,性价比高,安全可靠。同时冷库内配备8台上海美乐柯DD-160系列高效强风型冷风机,使得库内降温速度快,快速对流循环,从而达到每个角落的温度均匀性。库房保温采用的是100mm聚氨酯双面彩钢板保温库板,节能环保,阻热率极佳。

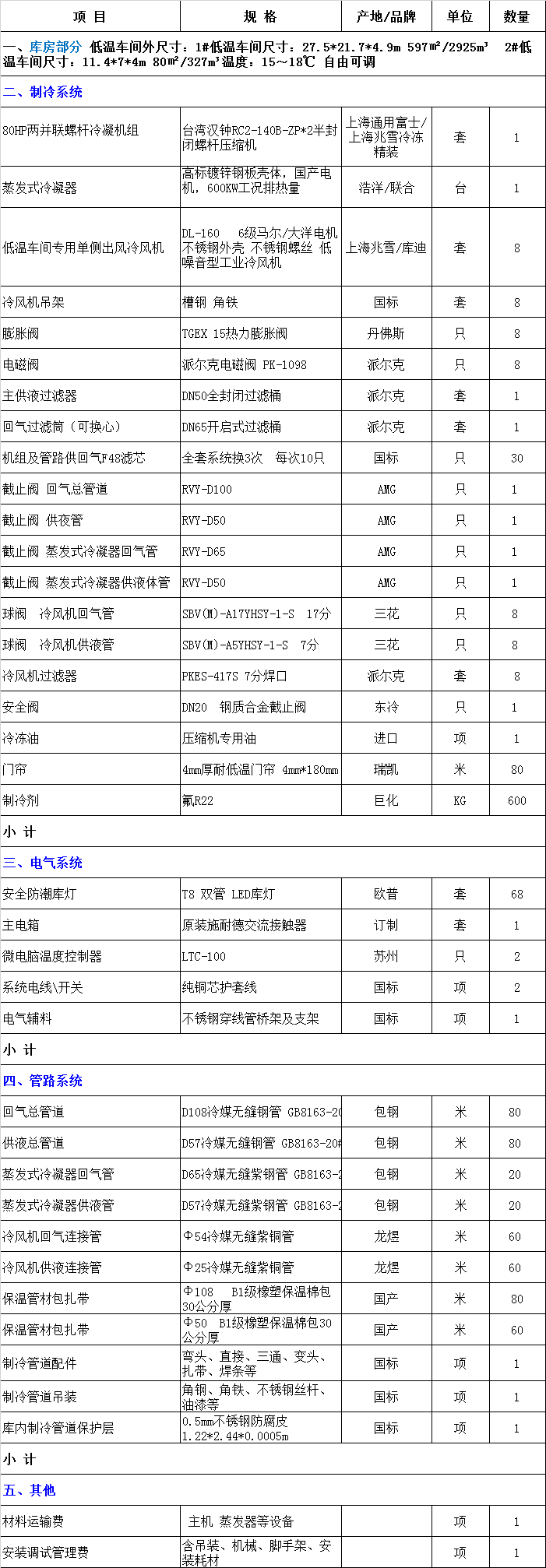

冻库建造咨询冷冻库全套建造材料及成本清单:
项 目 | 规 格 | 产地/品牌 | 单位 | 数量 |
一、库房部分 低温车间外尺寸:1#低温车间尺寸:27.5*21.7*4.9m 597㎡/2925m³ 2#低温车间尺寸:11.4*7*4m 80㎡/327m³温度:15~18℃ 自由可调 | ||||
二、制冷系统 | ||||
80HP两并联螺杆冷凝机组 | 台湾汉钟RC2-140B-ZP*2半封闭螺杆压缩机 | 上海通用富士/上海兆雪冷冻精装 | 套 | 1 |
蒸发式冷凝器 | 高标镀锌钢板壳体,国产电机,600KW工况排热量 | 浩洋/联合 | 台 | 1 |
低温车间专用单侧出风冷风机 | DL-160 6级马尔/大洋电机 不锈钢外壳 不锈钢螺丝 低噪音型工业冷风机 | 上海兆雪/库迪 | 套 | 8 |
冷风机吊架 | 槽钢 角铁 | 国标 | 套 | 8 |
膨胀阀 | TGEX 15热力膨胀阀 | 丹佛斯 | 只 | 8 |
电磁阀 | 派尔克电磁阀 PK-1098 | 派尔克 | 只 | 8 |
主供液过滤器 | DN50全封闭过滤桶 | 派尔克 | 套 | 1 |
回气过滤筒(可换心) | DN65开启式过滤桶 | 派尔克 | 套 | 1 |
机组及管路供回气F48滤芯 | 全套系统换3次 每次10只 | 国标 | 只 | 30 |
截止阀 回气总管道 | RVY-D100 | AMG | 只 | 1 |
截止阀 供夜管 | RVY-D50 | AMG | 只 | 1 |
截止阀 蒸发式冷凝器回气管 | RVY-D65 | AMG | 只 | 1 |
截止阀 蒸发式冷凝器供液体管 | RVY-D50 | AMG | 只 | 1 |
球阀 冷风机回气管 | SBV(M)-A17YHSY-1-S 17分 | 三花 | 只 | 8 |
球阀 冷风机供液管 | SBV(M)-A5YHSY-1-S 7分 | 三花 | 只 | 8 |
冷风机过滤器 | PKES-417S 7分焊口 | 派尔克 | 套 | 8 |
安全阀 | DN20 钢质合金截止阀 | 东冷 | 只 | 1 |
冷冻油 | 压缩机专用油 | 进口 | 项 | 1 |
门帘 | 4mm厚耐低温门帘 4mm*180mm | 瑞凯 | 米 | 80 |
制冷剂 | 氟R22 | 巨化 | KG | 600 |
小 计 | ||||
三、电气系统 | ||||
安全防潮库灯 | T8 双管 LED库灯 | 欧普 | 套 | 68 |
主电箱 | 原装施耐德交流接触器 | 订制 | 套 | 1 |
微电脑温度控制器 | LTC-100 | 苏州 | 只 | 2 |
系统电线\开关 | 纯铜芯护套线 | 国标 | 项 | 2 |
电气辅料 | 不锈钢穿线管桥架及支架 | 国标 | 项 | 1 |
小 计 | ||||
四、管路系统 | ||||
回气总管道 | D108冷媒无缝钢管 GB8163-20# | 包钢 | 米 | 80 |
供液总管道 | D57冷媒无缝钢管 GB8163-20# | 包钢 | 米 | 80 |
蒸发式冷凝器回气管 | D65冷媒无缝紫钢管 GB8163-20# | 包钢 | 米 | 20 |
蒸发式冷凝器供液管 | D57冷媒无缝紫钢管 GB8163-20# | 包钢 | 米 | 20 |
冷风机回气连接管 | Φ54冷媒无缝紫铜管 | 龙煜 | 米 | 60 |
冷风机供液连接管 | Φ25冷媒无缝紫铜管 | 龙煜 | 米 | 60 |
保温管材包扎带 | Φ108 B1级橡塑保温棉包30公分厚 | 国产 | 米 | 80 |
保温管材包扎带 | Φ50 B1级橡塑保温棉包30公分厚 | 国产 | 米 | 60 |
制冷管道配件 | 弯头、直接、三通、变头、扎带、焊条等 | 国标 | 项 | 1 |
制冷管道吊装 | 角钢、角铁、不锈钢丝杆、油漆等 | 国标 | 项 | 1 |
库内制冷管道保护层 | 0.5mm不锈钢防腐皮 1.22*2.44*0.0005m | 国标 | 项 | 1 |
小 计 | ||||
五、其他 | ||||
材料运输费 | 主机 蒸发器等设备 | 项 | 1 | |
安装调试管理费 | 含吊装、机械、脚手架、安装耗材 | 项 | 1 |
移动端用户浏览:
注:以上报价仅供参考,因为冷库尺寸大小,选用设备不同,造价也不相同,如需准确报价请联系在线客服。
